皮线光缆

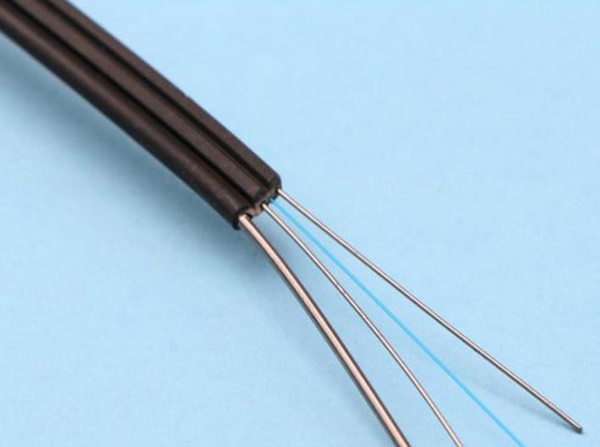

      皮线光缆:多为单芯、双芯结构，也可做成四芯结构，横截面呈8字型，加强件位于两圆中心，可采用金属或非金属结构，光纤位于8字型的几何中心。福建北讯的皮线光缆内光纤采用G.657小弯曲半径光纤，可以以20mm的弯曲半径敷设，适合在楼内以管道方式或布明线方式入户。

       接入网用碟形引入光缆（室内布线用）是将光通信单元（光纤）处于中心，两侧放置两根平行非金属加强件（FRP）或金属加强构件，最后，挤制黑色或彩色聚氯乙烯（PVC）或低烟无卤材料（LSZH，低烟，无卤，阻燃）护套而成。福建北讯智能科技有限公司根据国家标准YD/T1997-2009生产的皮线光缆具有以下特点。

特种耐弯光纤，提供更大的带宽，增强网络传输性能；

两根平行FRP或金属加强件使光缆具有良好的抗压性能，保护光纤；

光缆结构简单，重量轻，实用性强；

独特的凹槽设计，易剥离，方便接续，简化安装和维护；

低烟无卤阻燃聚乙烯护套或阻燃聚氯乙烯护套，环保。

可与多种现场连接器匹配，可现场成端。

皮线光缆因为柔软、轻等特点；使得其在接入网中被大量使用；皮线光缆学名：接入网用蝶形引入光缆；由于其形状呈蝴蝶形状；所以又有人称蝶形光缆、8字光缆。

      普通皮线光缆为标准8字型结构；两个平行加强芯，中间为光纤；自承式皮线光缆在普通皮线光缆的结构上增加了一根粗钢丝吊线；总体来说自承式皮线光缆就是多了一根钢丝而已，其他均未改变；

此种光缆每个厂家的结构都不同。但大体都不是金属加强芯，以蝶形皮线光缆为例

|￣￣∨￣￣|

| ⊙ ◎ ⊙ |

|____∧___|

截面外形像蝴蝶，故称。两侧为皮线内为加强件，中间处为光纤。

1、蝶形光缆分室内、室(内)外两种，两者价格差异较大，室外型价格约为室内型价格的2倍，在做具体设计方案时应考虑价格因素，一般情况下，室外仍采用普通光缆(GYTA-G　652D)，室内用室内型蝶形光缆，两者通过分纤箱或接头盒过渡

2、蝶形光缆有较小的曲率半径，重量轻、相对抗折弯性能较好且易固定、在86终端盒内易端接等特点，

3、蝶形入户光缆有非金属加强构件、金属加强构件两种形式，考虑到防雷、防强电干扰因素，室内应采用非金属加强构件蝶形光缆。

4、室内型蝶形光缆有1芯、2芯、3芯、4芯等规格，住宅用户接入蝶形入户光缆宜选用单芯缆；商务用户接入蝶形光缆可按2--4芯缆设计。

接法有冷接续和熔接。

冷接续就是通过制备光纤端面将接线子安装好并以法兰头相连接

熔接就不用多说了。

用于室内布线，终端用户直接用缆；

用于建筑物引入光缆；

FTTH中用户室内布线用。

YD/T1997-2009 接入网用碟形引入光缆

50/125μm 62.5/125μm G.652 G.657

衰减 @850nm

≤3.5dB/km ≤3.5dB/km

@1300nm

≤1.5dB/km ≤1.5dB/km

@1310nm

≤0.40dB/km ≤0.40dB/km

@1550nm

≤0.30dB/km ≤0.30dB/km

带宽 @850nm

≥600MHz·km ≥200MHz·km

@1300nm

≥1200MHz·km ≥600MHz·km

数值孔径 0.200±0.015NA 0.275±0.015NA

光缆截止波长 ≤1260mm ≤1260mm

加强件类型	光缆尺寸（mm）	允许拉伸力(N)　 　长期/短期	允许压扁力(N/100mm) 　　长期/短期
非金属加强件	3.0×2.0	40/80	500/1000
金属加强件	3.0×2.0	100/200	1000/2000
